使用立车圆形电永磁吸盘对冶金轴承加工方案

某冶金轴承集团有限公司。

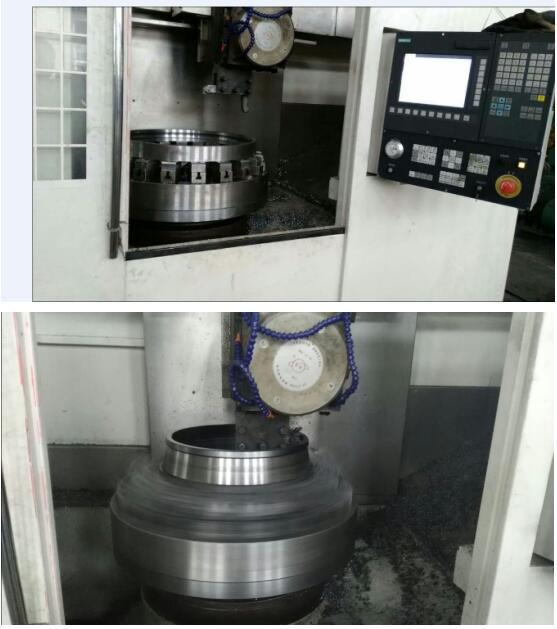

工况要求:大型立式车床加工轴承时,工件的有效吸力大小要求为直径200 mm-660 mm。

改进前后对比:

改进前:原夹具需要用螺丝等拧紧,长时间工人劳动强度大、点固定,各点受力不均匀,影响加工精度。

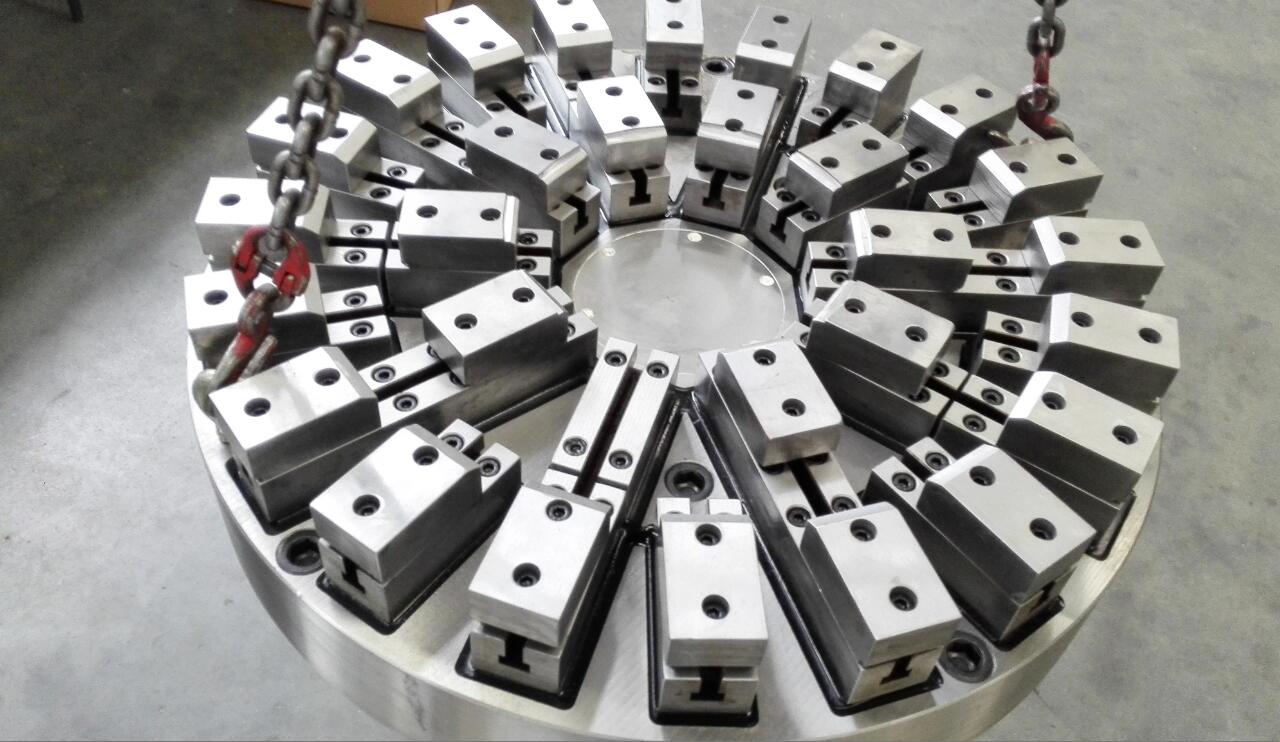

解决方案:设计DYCC2-700S环形立式车床电永磁吸盘代替原来的夹具,有效磁区直径188-660 mm,每平方厘米吸力16 kg,吸附工件充退磁时间<2s,远低于传统夹具的工件固定时间,劳动强度也低,另外吸盘为表面力,受力均匀,与传统夹具相比,工件加工精度更高。
