悍威磁注塑机快速换模系统适用于50-4000吨注塑机,可以快速更换模具,从而缩短了注塑机的停机时间。磁力模板提供了均匀的合模力,作用在整个接触表面上,与传统换模相比,大大减少了模具更换时间,一个操作员就可以轻松安全地更换模具。

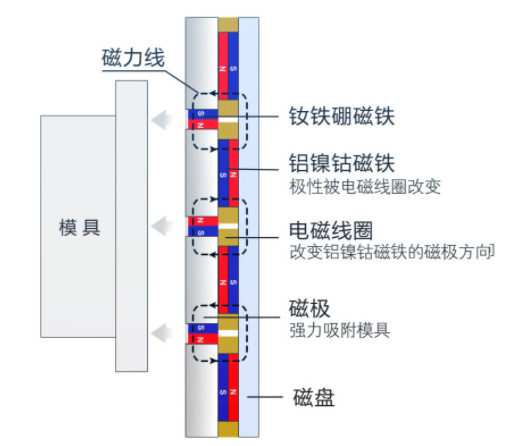

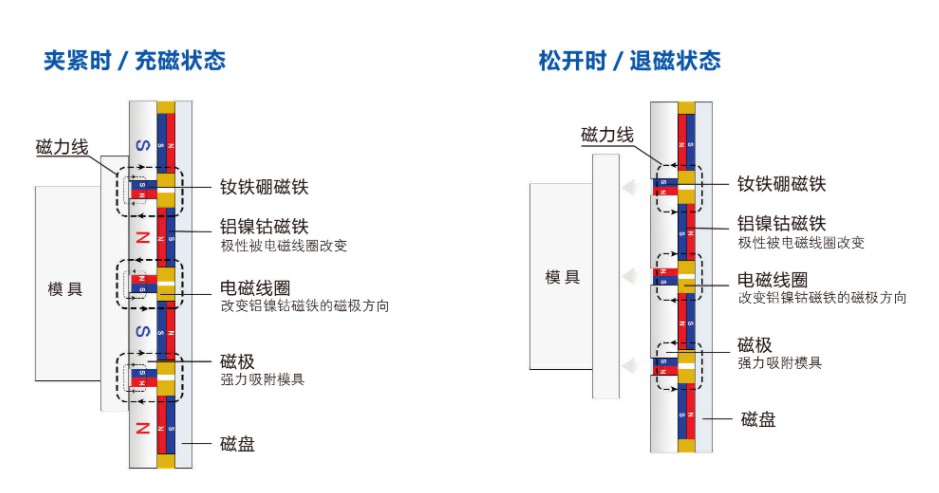

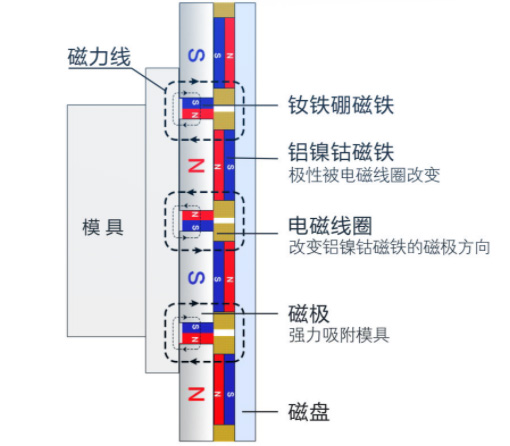

  • 夹紧时(充磁状态)

    电磁线圈内通过一个瞬间励磁电流后(0.1-0.5秒),铝镍钴磁铁的磁极方向改变,钕铁硼磁铁和铝镍钴磁铁的磁极极性相同,磁力线集中于磁极表面,与模具形成磁回路,夹紧模具。

  • 松开时(退磁状态)

    电磁线圈内通过一个瞬间励磁电流后(0.1-0.5秒),铝镍钴磁铁的磁极方向改变,磁极表面磁力线消失(钕铁硼磁铁与铝镍钴磁铁在磁盘内部形成磁场),松开模具。

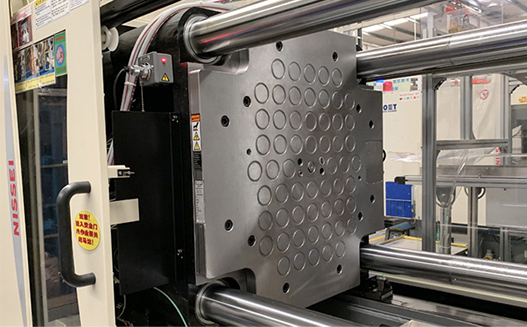

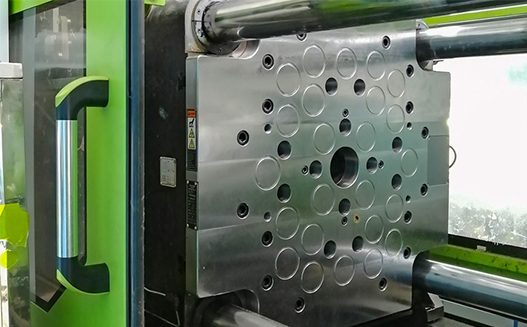

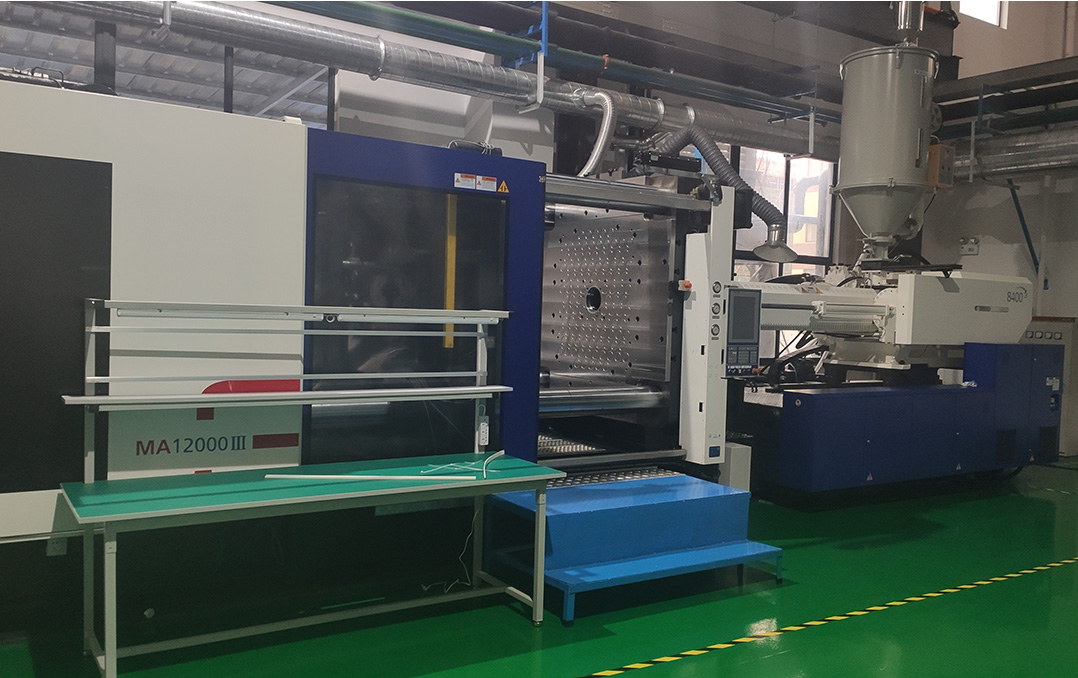

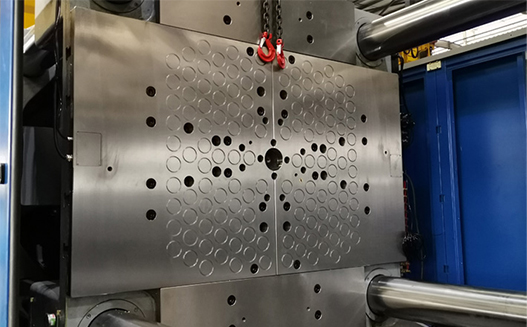

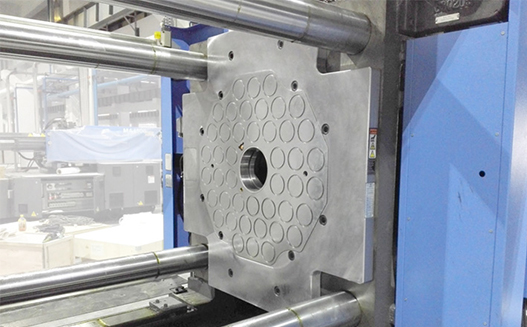

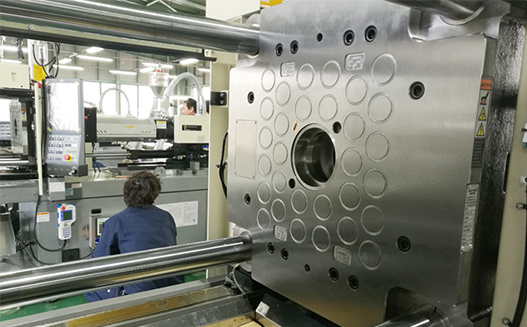

注塑机快速换模实景图

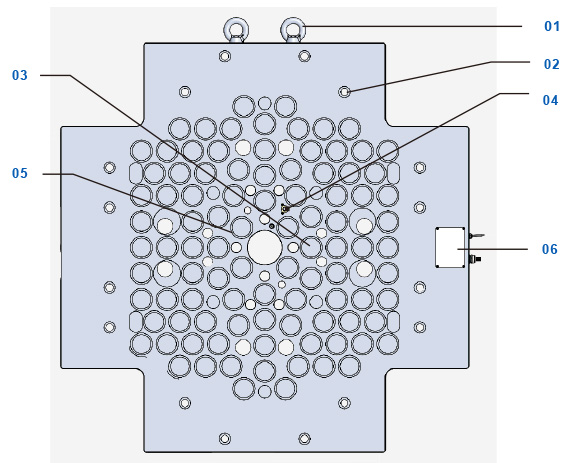

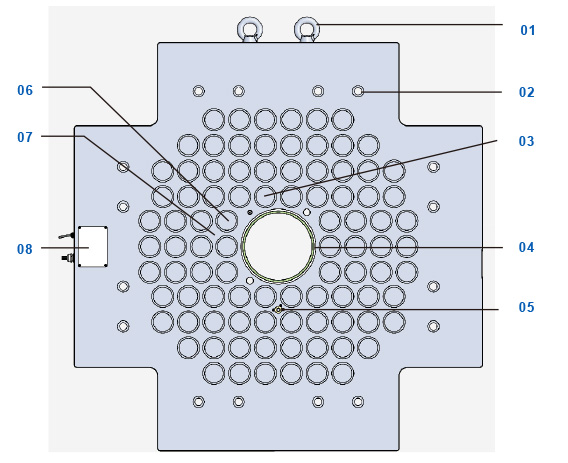

注塑机磁力模板结构图

  • 01吊环螺钉 02安装螺钉孔 03模具错动检测 04距离检测 05磁通量检测 06接线盒

  • 01吊环螺钉 02安装螺钉孔 03模具错动检测 04定位环 05距离检测 06磁通量检测 07温度检测 08接线盒

人机界面操作盒

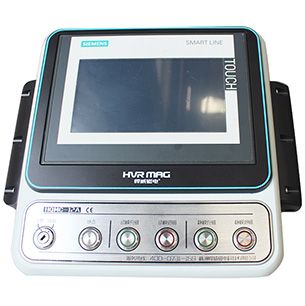

  • HQMC-12A

    长度:275mm 宽度:255mm 高度:51mm

    1.全金属表面。

    2.金属按钮,可控性好,保护等级高,安全稳定,更适合工业环境。

    3.不同的访问配置文件:机器操作员/后处理/维护。

    4.显示运行时间/模具使用/操作员记录。

    5.所有外部按键均连接有独立的I / O信号和主控制箱。即使触摸屏或通讯失败,系统也可以执行正常的换模操作。

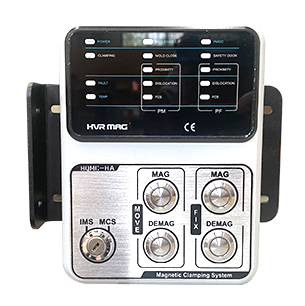

  • HQMC-11A

    长度:159mm 宽度:122mm 高度:39mm

    1.全金属表面。

    2.金属按钮,可控性好,保护等级高,安全稳定,更适合工业环境。

    3.接近传感器。磁通量控制系统。安全键,使操作员能够简单,清晰地执行操作。

    4.人性化的帮助页面,其中包含每个操作的详细说明。

    5.产生警报,禁止机器运转。

注塑机磁力快速换模优势

磁力模板_注塑机快速换模系统选型表

悍威磁注塑机快速换模系统适用于50-4000吨注塑机,可以快速更换模具,从而缩短了注塑机的停机时间。磁力模板提供了均匀的合模力,作用在整个接触表面上,与传统换模相比,大大减少了模具更换时间,一个操作员就可以轻松安全地更换模具。


服务承诺

我们专注为用户提供更好的服务体验

Service commitment

  • 一年
    质量保障

    从购买日算起,质量保障一年

  • 专业
    售后团队

    售后人员均具有五年以上相关产品组装、调试维护经验

  • 及时
    供应零配件

    收到更换需求,24小时内提供配套零件

  • 24小时
    排忧解难

    2小时内与买方取得联系,24小时内服务到位、解决设备故障问题

  • 承保
    合作无忧

    产品均由平安保险承保合作无忧为您的安心使用增添一份保障

FAQ


磁力模板最大吸力能达到多少?

电永磁的额定吸力是模块化设计,理论上没有吸力上限

模具装在注塑机模板上是否会下垂?

不会,模具是靠电控永磁的吸力吸附在磁力模板上,充磁过后是不会有任何移动的,即使有外界干扰错动一点,我们的磁力模板上安装了近接传感器错动传感器, 感应精度达0.02mm位移就会发出警报信号。

磁力模板对使用现场的温度这块有没有要求?

磁力模板允许的工作温度范围为T1:0-120度,T2:0-150度,T3:0-180度,不同耐温等级的价格不同,超过180度的高温不建议使用

会不会影响注塑和模具内的弹出装置或者磁化内部结构件?

不会,因为磁力渗透的距离控制在 20mm 以内,磁场深度只会在模具背板的 20mm以内,20mm 以外是没有影响的。
