磁力焊接夹具在汽车焊接固定工装中的应用

项目概述：焊接工装夹具是汽车制造业中汽车焊接中必不可少的焊接装置，它指的就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接，保证焊件结构精度方面要求的工艺装备。

焊接工装夹具是汽车制造业中汽车焊接中必不可少的焊接装置，它指的就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接，保证焊件结构精度方面要求的工艺装备。

严格来说，一套完整的焊接固定工装夹具是由定位器（固定）、夹紧机构（工装）、夹具体（夹具）三部分组成的。而电永磁铁，则主要是作为夹具应用在焊接工装中。

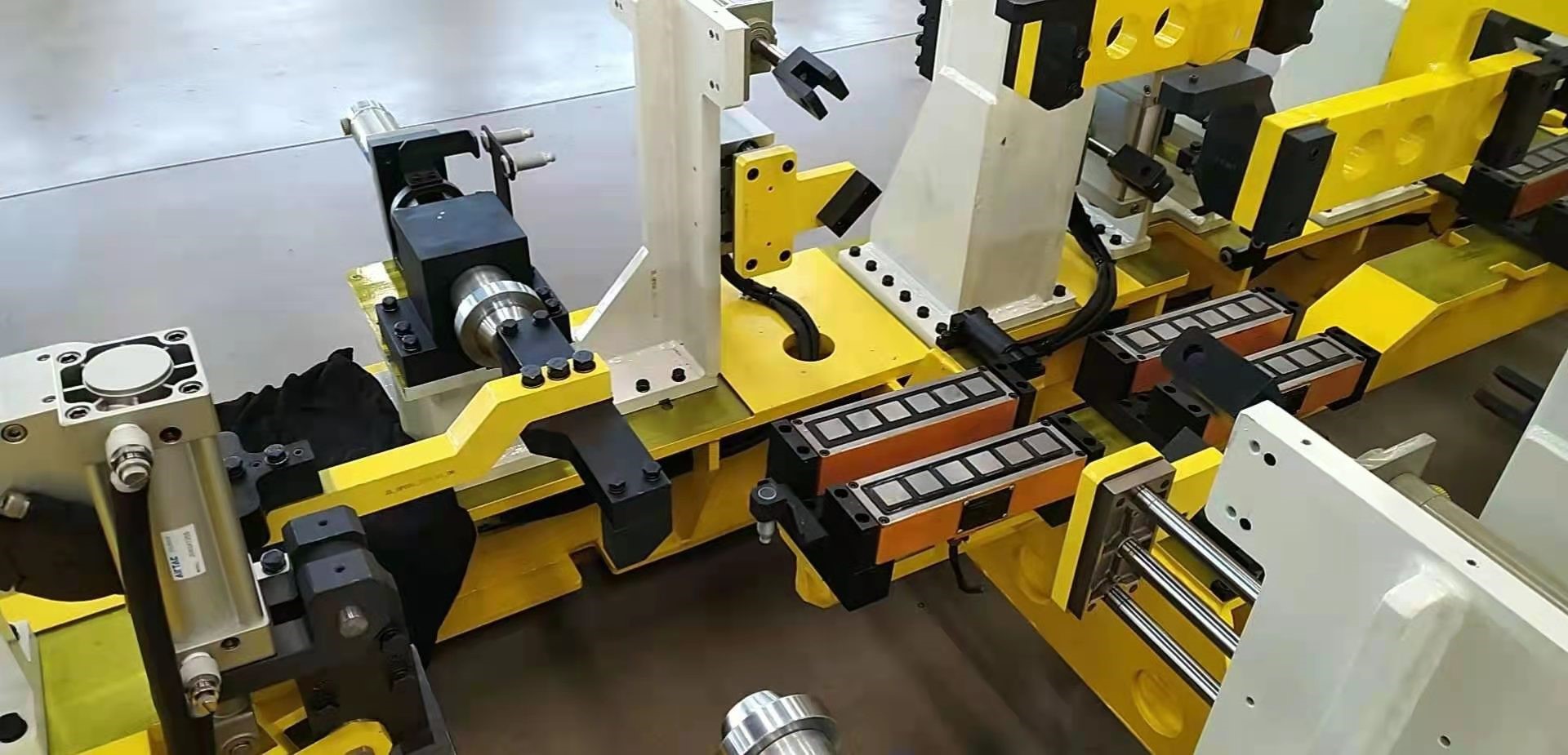

图中所示的，是一家汽车工业装备工厂的焊接工装夹具，该工厂之前使用的焊接夹具是液压夹钳。由于液压钳夹紧的速度较慢，且有部分车身部件不能用液压钳夹紧，唯有用磁力夹具来代替。为配合客户工厂焊接的具体工况，悍威磁电特别设计了一套体积小巧、不占用空间的电永磁磁力焊接夹具。

据客户后来反馈，我们的电永磁铁焊接夹具目前使用效果良好，不仅提高了工装的空间利用率，也方便后续对汽车焊接工装夹具进行整体的设计。

电永磁铁在焊接工装中的作用，主要体现在以下几个方面：

（1）准确、可靠的夹紧，可以减轻甚至取消下料和划线工作。减小制品的尺寸偏差，提高了零件的精度和可换性。

（2）有效的防止和减轻了焊接变形。

（3）使工件处于最佳的施焊部位，焊缝的成型性良好，工艺缺陷明显降低，焊接速度得以提高。

（4）以机械装置代替了手工装配零件部位时的定位、夹紧及工件翻转等繁重的工作，改善了工人的劳动条件。

（5）可以扩大先进的工艺方法的使用范围，促进焊接结构的生产机械化和自动化的综合发展。

侧壁焊接工位以往焊接夹具为气缸夹紧，中间位置为真空吸盘夹紧。

使用我们产品后的反馈（效果）使用效果良好，后续持续购买

电永磁焊接夹具的优势：

1.对设计人员工作量有减轻，设计简捷

2.采用磁力吸附工件，在设计时节省空间

3.部分特殊工况不能使用传统夹具的电永磁夹具可使用，适应性强

4.能源统一，不用气路或者油路，只需接电源即可，且能耗可以忽略不计

5.控制简便，只需给信号到控制器即可控制器冲退磁，自动化程度高且对生产线本身给人的印象有一个提升

6.磁铁本身无机械传动，内部无发热部件。磁铁更加经久耐用。对于自动化来说质量影响稳定性
